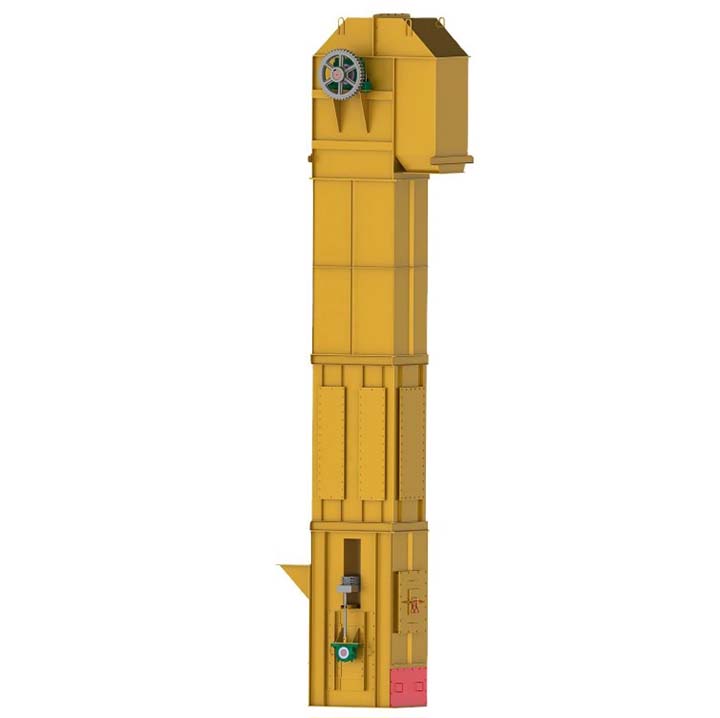

THG斗式提升機

產品類別：斗式提升機系列

產品簡介：THG型斗式提升機具有輸送量大、提升高度高、運行平穩可靠，使用壽命長等特點，適用于較干燥、松散、流動性好的粉狀、粒狀、塊狀物料。THG型為環鏈?zhǔn)剑愿邚?qiáng)度圓環鏈為牽引構件，該鏈條按GB/T12718-91<<礦用高強度園環鏈>>制造。

全國統一銷售熱線：0373-268 2333

在線報價

THG型斗式提升機的用途及特點

THG型斗式提升機具有輸送量大、提升高度高、運行平穩可靠，使用壽命長等特點，適用于較干燥、松散、流動性好的粉狀、粒狀、塊狀物料。THG型為環鏈?zhǔn)剑愿邚?qiáng)度圓環鏈為牽引構件，該鏈條按GB/T12718-91<<礦用高強度園環鏈>>制造。

本系列斗式提升機的頭尾部和中部機殼全部作了密封處理，物料及粉塵不外揚，不會造成環境污染；傳動裝置中采用了垂直軸減速器和液力偶合器，并配有逆止裝置，使得傳動裝置結構緊湊，實現了柔性傳動，既能使運轉平穩，又能使電機減速器及牽引件得到保護，更能使物料在停機時保持穩定狀態；下部采用了重錘張緊裝置，實現了自動張緊。一次安裝調試后，即可保持恒定的張緊力，避免了脫鏈，從而保證機器正常運行。

THG系列斗式提升機上下鏈輪為組裝式鏈輪，輪緣用高強度螺栓聯接在輪體上，在鏈輪磨損后，只需要更換輪緣，這樣既更換方便，又可節省材料，降低維修費用。本機在下部增設了料位器和速度控制器，用戶可根據需要選配，以達到將控制信號傳入中央控制室的計算機中，以便對提升機的運行情況進行監控。

THG系列斗式提升機的技術性能：

THG系列斗式提升機的主要技術性能列于表1，表中料斗的容量為盛水時的容量。輸送量是按填充系數ξ=1算得。大提升高度指提升機的軸距。

斗提機型號		THG 160		THG 200		THG 250		THG 315		THG 400		THG 500		THG 630		THG 800		THG 1000		THG 1250		THG 1600
		sh	zh	sh	zh	sh	zh	sh	zh	sh	zh	sh	zh	sh	zh	sh	zh	sh	zh	sh	zh	sh	zh
輸送量 Q, m³/h		30	21	50	33	70	45	100	74	160	120	210	160	350	250	475	345	715	520	1120	810	1550	1110
料斗	容量, L	2.6	1.9	4.1	2.9	6.5	4.6	10	7.4	16	12	25	19	40	29	64	47	102	74	161	117	255	184
	斗距, mm	270		270		336		378		420		480		546		630		756		756		882
每米長度牽引鏈條及料斗重, Kg/m		31		31.85		33.4		43.25		60.9		79.6		88.66		107		150		187.6		233
料斗運行速度 v, m/s		0.93		0.93		1.04		1.04		1.17		1.17		1.32		1.31		1.47		1.47		1.47
提升高度 Hmax, m		60	75	60	75	60	75	60	75	60	75	60	75	60	75	55	70	55	70	40	55	40	55
